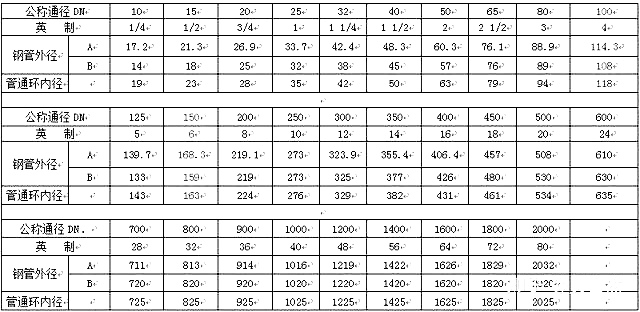

鋼管DN尺寸換算表：

鋼管尺寸對應DN 計算值對應管道的通稱直徑

4分 DN15 φ21.3 φ18

6分 DN20 φ26.9 φ25

1寸 DN25 φ33.7 φ32

1.2寸 DN32 φ42.4 φ38

1.5寸 DN40 φ48.3 φ45

2寸 DN50 φ60.3 φ57

2.5寸 DN65 φ76.1 φ76

3寸 DN80 φ88.9 φ89

4寸 DN100 φ114.3 φ108

5寸 DN125 φ139.7 φ140

6寸 DN150 φ168.3 φ159

8寸 DN200 φ219.1 φ219

10寸 DN250 φ273 φ273

12寸 DN300 φ323.9 φ325

14寸 DN350 φ355.6 φ377

16寸 DN400 φ406.4 φ426

18寸 DN450 φ457 φ480

20寸 DN500 φ508 φ530

24寸 DN600 φ610 φ630

28寸 DN700 φ711 φ720

32寸 DN800 φ813 φ820

36寸 DN900 φ914 φ920

40寸 DN1000 φ1016 φ1020

吋=英寸(inch,縮寫為in)1分1/8寸DN6 2分1/4寸DN8 3分3/8寸DN10

4分1/2寸DN15 6分3/4寸DN20 8分1寸 DN254分管,是以英制尺寸來表示的也就是4英分管。英制尺寸的表示方法為 1英尺(1’)=12英寸(12’’)  1英寸=8英分。英分用1/8’’  1/4’’  3/8’’  1/2’’  5/8’’  3/4’’  7/8’’表示。 1英分=125英絲 1英寸=1000英絲。

(三)英制尺寸換成“米制”尺寸1英寸=25.4毫米,即是”米制”尺寸。如 5/8’’×25.4=15.875毫米 5/16’’×25.4=7.938毫米。

4分管也是1/2’’×25.4=12.7mm 、

6分管3\4"---管道公稱直徑近似19mm、

1寸管1"---管道公稱直徑近似25.4mm。



大外徑系列規(guī)格 DN-公稱直徑 Ф外徑

DN10—Ф14mm DN15—Ф18mm DN20—Ф25mm DN25—Ф32mm DN32—Ф38mmDN40—Ф45mm DN50—Ф57mm DN65—Ф76mm DN80—Ф89mm DN100—Ф108mmDN125—Ф133mm DN150—Ф159mm DN175—Ф194mm DN200—Ф219mm DN225—Ф245mm DN250—Ф273mm DN300—Ф325mm DN350—Ф377mm DN400—Ф426mmDN450—Ф480mm
